HSK63 - Aufnahme für Einschraubfräser - Konisch
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zu D1 ≤ 0,005 mmKonische AusführungVerwendung:Zum Spannen von Einschraubfräsern

185,00 € - 298,00 €*

HSK63 - Aufnahme für Einschraubfräser - Zylindrisch
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zu D1 ≤ 0,005 mmZylindrische AusführungVerwendung:Zum Spannen von Einschraubfräsern

183,00 € - 300,00 €*

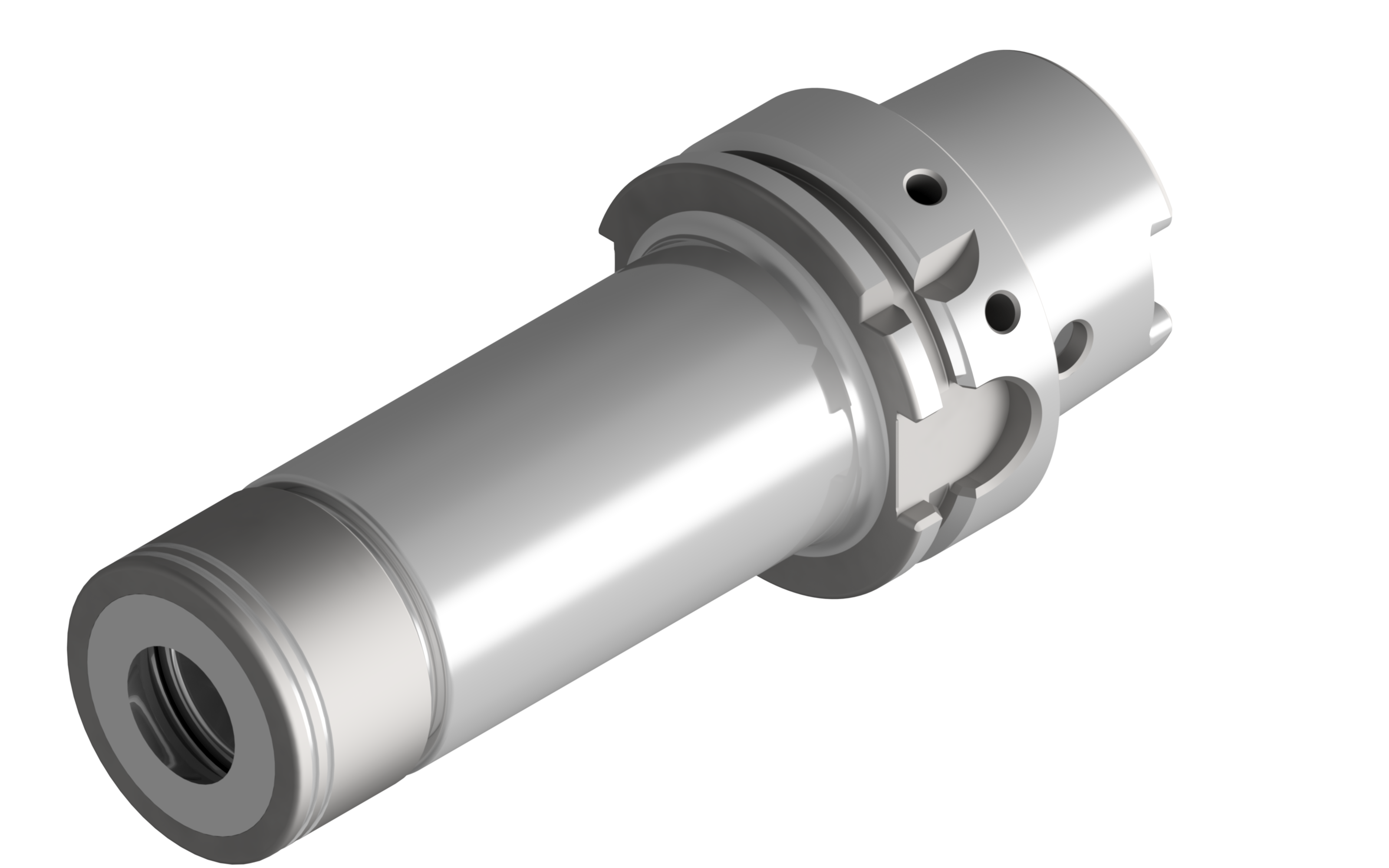

HSK63 - HPC-Präzisions-ER-Spannzangenfutter HAWK EYE®
Ausführung:Durch hochgenau abgestimmte Kegeltoleranzen des ER-Innenkegels und desSpannzangenkegels wird eine Rundlaufgenauigkeit von ≤ 3 μ bei 2,5 DAusspannlänge erreicht – bei Verwendung unserer 2 μ-Spannzangen.Durch den tiefen Sitz der Spannzange und die kugelgelagerte und beschichtete Spannmuttererreicht das HAWK EYE-Spannzangenfutter mehr als die doppelte Haltekraft imVergleich zu Standard-ER-Werkzeugaufnahmen. Zusätzlich trägt der verstärkte Futterkörper zu einer deutlich höheren radialen Steifigkeit bei. HAWK EYE kann nur Werkzeugschäfte mit Nenndurchmesser der Spannzange spannen.Mit runder Spannmutter.Weiteren HAWK EYE - Aufnahmen und oben genannte Spannzangen finden Sie hier:HAWK EYE FLYERVerwendung:Zum Spannen von Werkzeugen mit Zylinderschaft in ER-Spannzangen

142,00 € - 195,00 €*

HSK63 - Kombidorne
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zum Dorn ≤ 0,006 mmMit Spannschraube, Mitnehmering und PassfederVerwendung:Zur Aufnahme von Fräsern mit Längs- und Quernut

124,00 € - 193,00 €*

HSK63 - Messerkopfaufnahmen
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zum Dorn ≤ 0,006 mmMit Spannschraube und festen MitnehmersteinenVerwendung:Zur Aufnahme von Fräsern mit Quernut

135,00 € - 189,00 €*

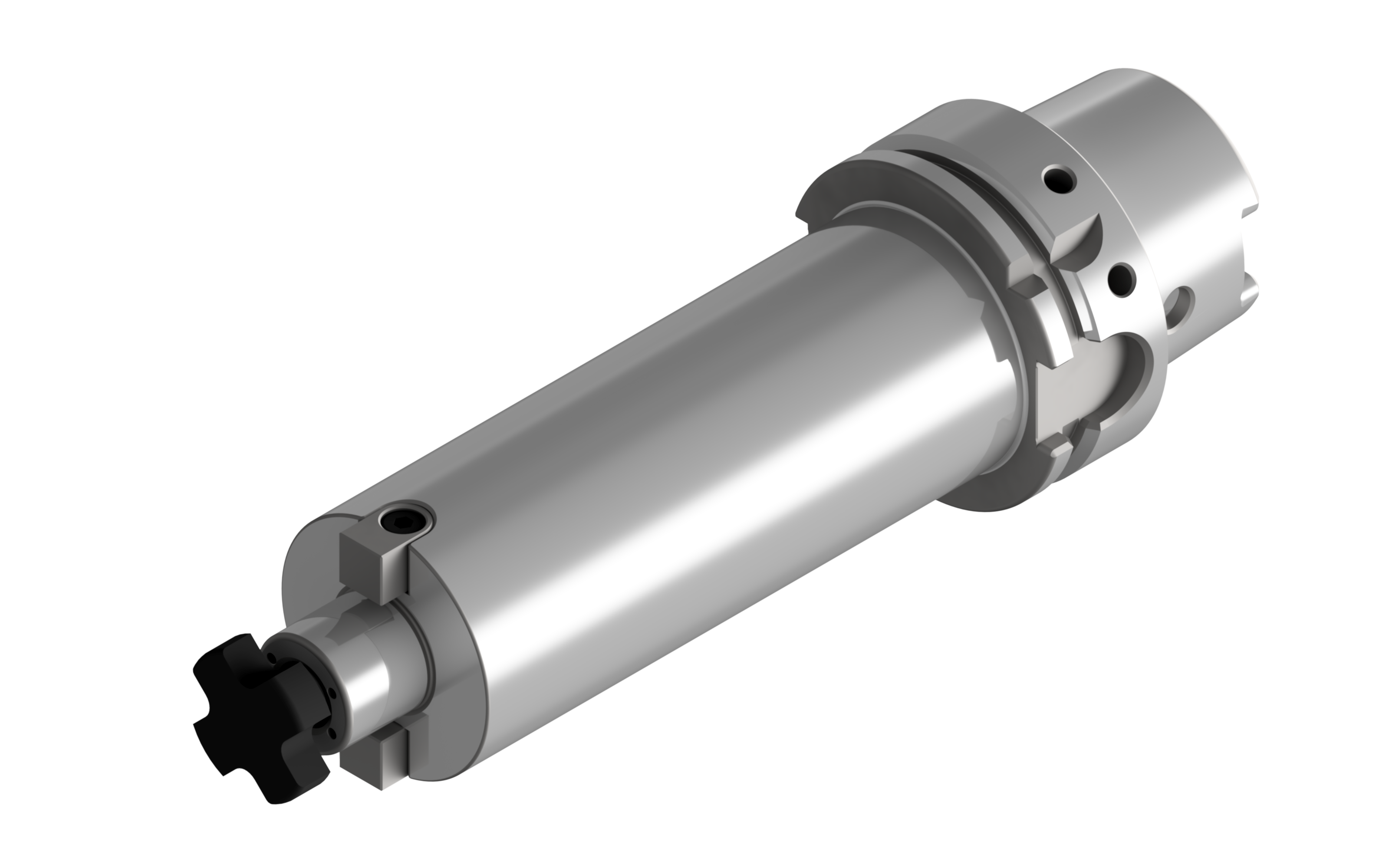

HSK63 - Messerkopfaufnahmen "Cool Tool"
Ausführung:Mit Kühlmittelzufuhr an die SchneidenHart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zum Dorn ≤ 0,006 mmMit Spannschraube und festen MitnehmersteinenVerwendung:Zur Aufnahme von Fräsern mit Quernut

158,00 € - 309,00 €*

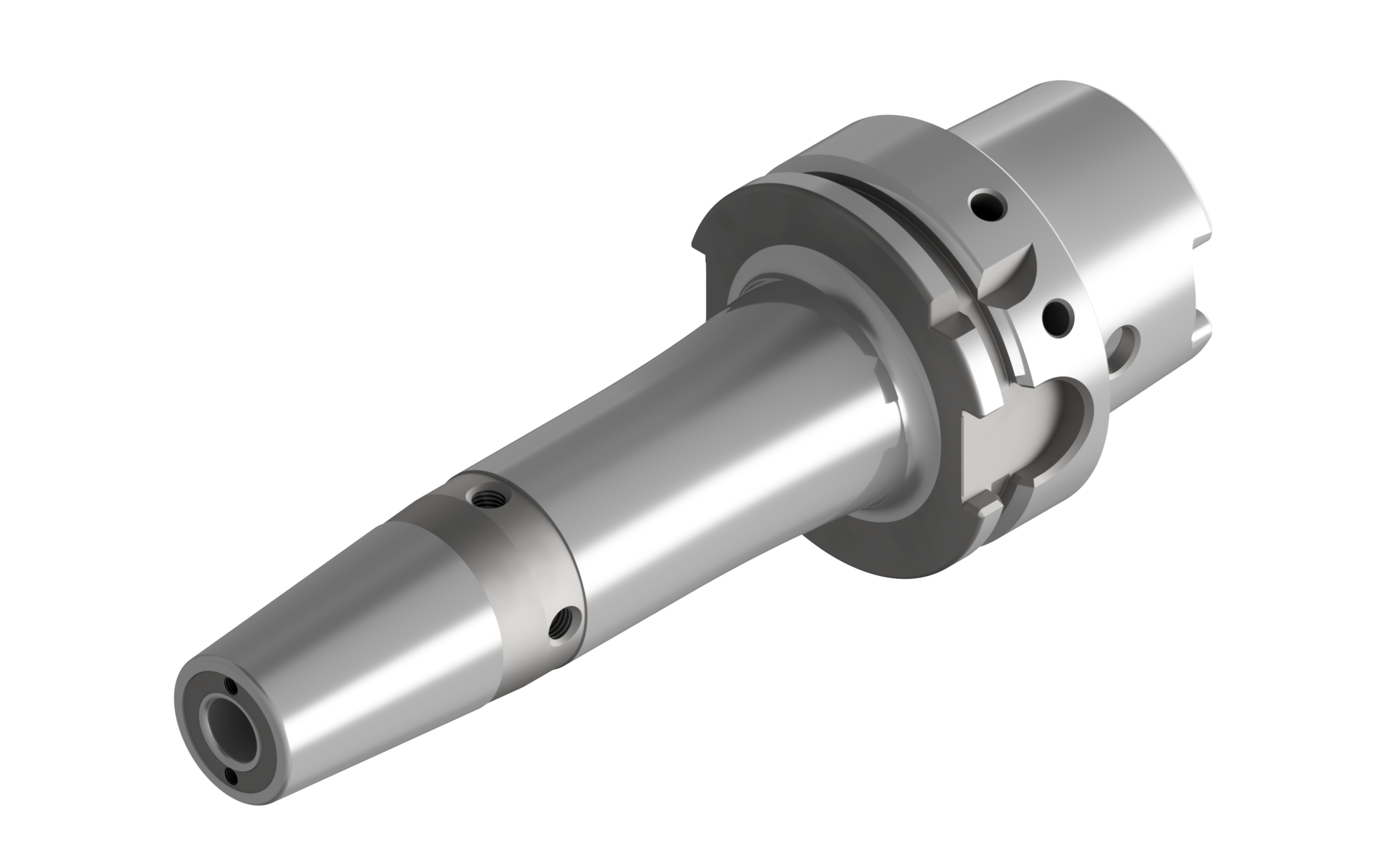

HSK63 - Schrumpffutter 4,5° - Schlank "Cool Tool"
Ausführung:Zwei Bohrungen in der Wandung des Schrumpffutters leiten das Kühlmittel direkt an die WerkzeugschneideHart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmAus speziellem, warmfesten Werkzeugstahl. Geeignet für induktive Schrumpfgeräte.Rundlaufabweichung des Kegels zu D1 ≤ 0,003 mmMit eingebauter LängeneinstellschraubeAuch ohne "Cool Tool" verfügbarVerwendung:Zum Spannen von Werkzeugen mit Zylinderschaft aus Hartmetall oder HSS mit Schafttoleranz h6

221,00 €*

HSK63 - Spannzangenfutter ER
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zum Innenkegel ≤ 0,003 mm.Durch genau abgestimmte Kegeltoleranzen des ER-Innenkegels und des Spannzangenkegels wird eine Rundlaufgenauigkeit von ≤ 8 μ bei 2,5 x D Ausspannlänge erreichtMit SpannmutterVerwendung:Zum Spannen von Werkzeugen mit Zylinderschaft in ER-Spannzangen

111,00 € - 210,00 €*

HSK63 - Spannzangenfutter ER - Korrosionsgeschützt
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zum Innenkegel ≤ 0,003 mm.Durch genau abgestimmte Kegeltoleranzen des ER-Innenkegels und des Spannzangenkegels wird eine Rundlaufgenauigkeit von ≤ 8 μ bei 2,5 x D Ausspannlänge erreichtMit SpannmutterDer gesamte vordere Bereich der Aufnahme ist korrosionsgeschützt (vernickelt)Verwendung:Zum Spannen von Werkzeugen mit Zylinderschaft in ER-Spannzangen

137,00 € - 163,00 €*

HSK63 - Spannzangenfutter ER "Mini"
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zum Innenkegel ≤ 0,003 mm.Durch genau abgestimmte Kegeltoleranzen des ER-Innenkegels und des Spannzangenkegels wird eine Rundlaufgenauigkeit von ≤ 8 μ bei 2,5 x D Ausspannlänge erreichtMit SpannmutterVerwendung:Zum Spannen von Werkzeugen mit Zylinderschaft in ER-Spannzangen

183,00 € - 216,00 €*

HSK63 - Weldon- u. HE-Aufnahmen - schlank, verlängerte Ausführung
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zum Innenkegel ≤ 0,003 mmBohrungstoleranz H4 (genauer als DIN)Mit spezieller Spannschraube (mit Kugelkopf) und durchbohrter LängeneinstellschraubeVerwendung:Kombinierte Ausführung zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835E/6359HE und 1835B/6359HB

194,00 € - 201,00 €*

HSK63 - Weldon-Aufnahmen
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zum Innenkegel ≤ 0,003 mmBohrungstoleranz H4 (genauer als DIN)Mit SpannschraubeVerwendung:Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835B/6359HB

96,00 € - 158,00 €*

HSK63 - Weldon-Aufnahmen "Cool Tool"
Ausführung:Zwei Bohrungen in der Wandung der Weldon-Aufnahme leiten das Kühlmittel direkt an die WerkzeugschneideHart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zum Innenkegel ≤ 0,003 mmBohrungstoleranz H4 (genauer als DIN)Mit Spannschraube und 2x M3-Schrauben zum Verschließen der "Cool  Tool"-Bohrung bei BedarfVerwendung:Ideal geeignet für den Einsatz von Werkzeugen ohne innere Kühlmittelzufuhr sowie für die Bearbeitung an ungünstigen Stellen mit schlechter  Spanabfuhr

124,00 € - 177,00 €*

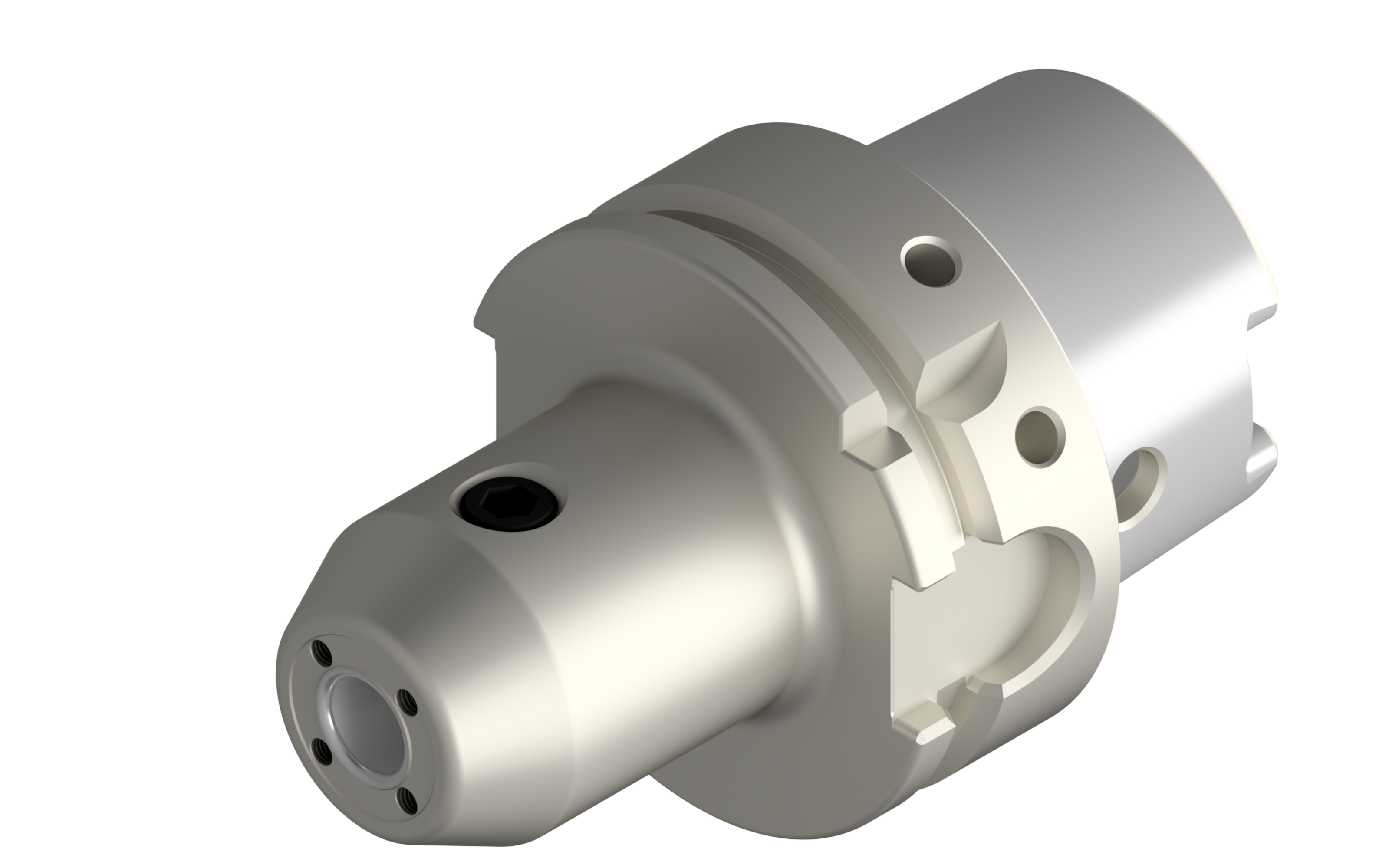

HSK63 - Weldon-Aufnahmen mit 4-fach "Cool Tool" - Korrosionsgeschützt
Ausführung:Die komplette Werkzeugseite der Aufnahme ist korrosionsgeschützt (vernickelt)Vier Bohrungen in der Wandung der Weldon-Aufnahme leiten das Kühlmittel direkt an die WerkzeugschneideHart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zu D1 ≤ 0,003 mmBohrungstoleranz H4 (genauer als DIN) Mit Spannschraube und 4x M3-Schrauben zum Verschließen der "Cool Tool"-Bohrungen bei BedarfVerwendung:Ideal geeignet für den Einsatz von Werkzeugen ohne innere Kühlmittelzufuhr sowie für die Bearbeitung an ungünstigen Stellen mit schlechter Spanabfuhr

161,00 € - 165,00 €*

HSK63 - Whistle-Notch-Aufnahmen
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G6,3 bei 8.000 U/minRundlaufabweichung des Kegels zu D1 ≤ 0,003 mmBohrungstoleranz H4 (genauer als DIN)Mit Spannschraube und eingebauter LängeneinstellschraubeVerwendung:Zum Spannen von Werkzeugen mit Zylinderschaft nach DIN 1835E/6359HE

125,00 € - 138,00 €*

HSK63- Schrumpffutter 3°
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmAus speziellem, warmfesten Werkzeugstahl. Geeignet für induktive Schrumpfgeräte.Rundlaufabweichung des Kegels zu D1 ≤ 0,003 mm.Verwendung:Zum Spannen von Werkzeugen mit Zylinderschaft aus Hartmetall oder HSS mit Schafttoleranz h6

152,00 € - 196,00 €*

HSK63- Schrumpffutter 4,5° mit 4-fach "Cool Tool" - Korrosionsgeschützt
Ausführung:Die Werkzeugseite der Aufnahme ist korrosionsgeschütztVier Bohrungen in der Wandung des Schrumpffutters leiten das Kühlmittel direkt an die WerkzeugschneideHart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmRundlaufabweichung des Kegels zu D1 ≤ 0,003 mm Mit eingebauter Längeneinstellschraube und 4x M3-Schrauben zum Verschließen der "Cool Tool" - Bohrungen, bei BedarfAus speziellem, warmfesten Werkzeugstahl. Geeignet für induktive SchrumpfgeräteMit vier zusätzlichen Gewinden am Umfang zum nachträglichen FeinwuchtenVerwendung:Zum Spannen von Werkzeugen mit Zylinderschaft aus Hartmetall oder HSS mit Schafttoleranz h6

199,00 €*

Schrumpffutter 4,5°
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmAus speziellem, warmfesten Werkzeugstahl. Geeignet für induktive SchrumpfgeräteRundlaufabweichung des Kegels zu D1 ≤ 0,003 mm. Mit vier zusätzlichen Gewinden am Umfang zum nachträglichen FeinwuchtenMit eingebauter LängeneinstellschraubeVerwendung:Zum Spannen von Werkzeugen mit Zylinderschaft aus Hartmetall oder HSS mit Schafttoleranz h6

130,00 € - 244,00 €*

Schrumpffutter 4,5° - Schlank
Ausführung:Hart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmAus speziellem, warmfesten Werkzeugstahl. Geeignet für induktive Schrumpfgeräte.Rundlaufabweichung des Kegels zu D1 ≤ 0,003 mmMit eingebauter LängeneinstellschraubeAuch als "Cool Tool" verfügbarVerwendung:Zum Spannen von Werkzeugen mit Zylinderschaft aus Hartmetall oder HSS mit Schafttoleranz h6

183,00 €*

Schrumpffutter 4,5° "Cool Tool"
Ausführung:Zwei Bohrungen in der Wandung des Schrumpffutters leiten das Kühlmittel direkt an die WerkzeugschneideHart nachbearbeitete Mitnehmernuten, HSK-Schulter und HSK-AusstoßflächeAlle Aufnahmen feingewuchtet G2,5 bei 25.000 U/min oder max. Restunwucht ≤ 1 gmmAus speziellem, warmfesten Werkzeugstahl. Geeignet für induktive SchrumpfgeräteRundlaufabweichung des Kegels zu D1 ≤ 0,003 mm.Mit vier zusätzlichen Gewinden am Umfang zum nachträglichen FeinwuchtenMit eingebauter Längeneinstellschraube und 2 x M3-Schrauben zum Verschließen der „Cool Tool“ Bohrung bei BedarfVerwendung:Ideal geeignet für den Einsatz von Werkzeugen ohne innere Kühlmittelzufuhr sowie für die Bearbeitung an ungünstigen Stellen mit schlechter Spanabfuhr

139,00 € - 244,00 €*
